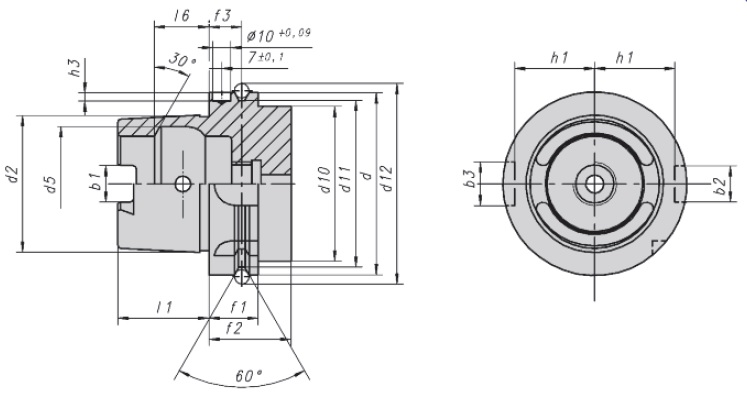

HSK-A DIN 69 893 ,自动换刀

HSK-d₁	b_1±0.04	b₂^H10	b₃^H10	d₂	d₅^H11	d_10max.	d_11-0.1	d_12-0.1	f_1-0.1	f_2min.	f₃	l_1-0.2	l_6js10	h_1-0.2	h₃^+0.2

25	6.05	6	7	19.007	16.4	20	22	25.8	20	20	4.5	13	7.21	13	--

32	7.05	7	9	24.007	21	26	26.5	37	20	35	16	16	8.92	13	5.4

40	8.05	9	11	30.007	25.5	34	34.8	45	20	35	16	20	11.42	17	5.2

50	10.54	12	14	38.009	32	42	43	59.3	26	42	18	25	14.13	21	5.1

63	12.54	16	18	48.010	40	53	55	72.3	26	42	18	32	18.13	26.5	5.0

80	16.04	18	20	60.012	50	68	70	88.8	26	42	18	40	22.85	34	4.9

100	20.02	20	22	75.013	63	88	92	109.75	29	45	20	50	28.56	44	4.9

125	25.02	25	28	95.016	80	111	117	134.75	29	45	20	63	36.27	55.5	4.8

160	30.02	32	36	120.016	100	144	152	169.75	31	47	22	80	45.98	72	4.8
